Sinker EDM vs Wire EDM: Jaký je rozdíl?

Rychlá odpověď: Sinker EDM vs Drátové EDM - Jaký je rozdíl

Základní rozdíl mezi hloubícím EDM a drátovým EDM spočívá v tom, jak každá metoda odstraňuje materiál a jaký tvar vytváří. Sinker EDM (také nazývané die sinking EDM) používá tvarovanou elektrodu, která je vtlačena do obrobku, aby reprodukovala zrcadlovou dutinu, díky čemuž se dobře hodí pro 3D dutiny forem, texturované povrchy a slepé prvky, které řezný nástroj nemůže snadno dosáhnout. Drátové EDM místo toho používá tenkou, kontinuálně se pohybující drátěnou elektrodu k úplnému řezání dráhy skrz obrobek, což z ní dělá běžnější volbu pro profily s průchozím řezem, detaily lisovacích nástrojů a tenké přesné drážky.

Prakticky řečeno: pokud součást potřebuje dutinu s uzavřeným dnem, texturovaný povrch nebo tvar replikovaný z vlastní elektrody, obvykle se lépe hodí ponorná elektroerozivní obrábění. Pokud součást potřebuje průchozí 2D nebo zkosený profil s úzkou spárou, drát EDM obvykle funguje lépe. Níže uvedené části porovnávají obě metody z hlediska rychlosti, povrchové úpravy, přizpůsobení aplikace a kritérií výběru stroje s referenčními tabulkami podporujícími každý bod, takže týmy inženýrů a dodavatelů hodnotí výrobce hloubicích EDM strojů může odpovídat typu stroje skutečné geometrii součásti spíše než obecným předpokladům.

Co je EDM obrábění? Sdílený princip obou metod

Obrábění elektrickým výbojem (EDM) je bezkontaktní obráběcí proces, který odstraňuje materiál pomocí rychlé série řízených elektrických jisker mezi elektrodou a obrobkem, oba ponořené nebo propláchnuté dielektrickou kapalinou. Vzhledem k tomu, že odstraňování materiálu probíhá spíše lokalizovanou jiskrovou erozí než mechanickou řeznou silou, EDM obrábění může tvarovat kalenou nástrojovou ocel, karbid a další těžkoobrobitelné materiály bez ohledu na tvrdost, což je klíčový důvod, proč zůstává běžné při výrobě forem a zápustek.

Jak ponorná elektroerozivní elektroerozivní elektroerozivní obrábění, tak drátová elektroerozivní elektroerozivní elektroerozivní obrábění spoléhají na stejný princip jiskrové eroze a oba vyžadují přesné řízení mezerového napětí, vybíjecího proudu a časování pulzů, aby bylo možné odstranit materiál předvídatelně. Metody se liší především v geometrii a pohybu elektrody: zápustkový hloubicí stroj zasouvá tvarovanou elektrodu vertikálně, často s malým orbitálním pohybem, do obrobku, zatímco drátový EDM stroj podává tenký drát po naprogramované dráze, podobnou koncepci jako pohybující se pásová pila vedená jiskrovou erozí namísto fyzického kotouče.

Jak Sinker EDM ( Potopení EDM ) Funguje

Elektroerozivní elektroerozivní hloubení obrábí dutinu reprodukováním tvaru elektrody vyrobené na zakázku, obvykle obrobené z grafitu nebo mědi, přímo do obrobku. Jak je elektroda přiváděna směrem dolů a často se jí dává malý orbitální pohyb, aby se zlepšilo proplachování a ovládání zkosení, tisíce výbojů za sekundu erodují materiál z povrchu obrobku a postupně vytvářejí dutinu, která zrcadlí geometrii elektrody.

Tvorba elektrod a dutin

Elektroda je obecně nejdůležitějším spotřebním materiálem v nastavení EDM hloubiček, protože její tvar, materiál a charakteristiky opotřebení přímo určují přesnost dutiny a povrchovou strukturu. Grafitové elektrody se běžně používají pro větší dutiny a hrubé odstranění, protože se rychle obrábějí a odolávají tepelnému praskání, zatímco měděné elektrody jsou často vybírány pro jemnější detaily a zlepšenou povrchovou úpravu kritických prvků dutiny.

Dielektrická kapalina a jiskrová eroze

Během procesu zůstávají obrobek a elektroda ponořeny v dielektrické kapalině, typicky ve specializovaném EDM oleji, který izoluje mezeru mezi jiskrami, ochlazuje zónu obrábění a odplavuje erodované částice úlomků. Důsledné proplachování je jedním z nejdůležitějších faktorů ve stabilním procesu elektroerozivního hloubení, protože úlomky, které nejsou odstraněny z mezery, mohou vyvolat nepravidelné výboje a přispět k problémům s jiskřením diskutovaným dále v této příručce.

Jak Drátové EDM funguje, pro srovnání

Drátové EDM nahrazuje tvarovanou elektrodu tenkým, nepřetržitě se odvíjejícím drátem, obvykle mosazným nebo potaženým drátem, který prochází obrobkem po naprogramované 2D nebo zúžené dráze, zatímco deionizovaná voda obvykle slouží jako dielektrické médium. Protože se drát spotřebovává a neustále obnovuje, kompenzace opotřebení elektrody je méně problematická než u elektroerozivní elektrody s pevným závažím.

Díky této konstrukci je drátové EDM efektivní pro řezání vnějších profilů, vnitřních drážek, které začínají od předvrtaného otvoru, a lisovacích lisovacích součástí, které vyžadují úzký, konzistentní řez. Obecně je méně vhodný pro dutiny s uzavřeným dnem nebo hluboké 3D texturované povrchy, které zůstávají primární doménou hloubicího stroje.

Sinker EDM vs Drátové EDM: Srovnání výkonu vedle sebe

Protože se tyto dvě metody často zaměňují, pomáhá je porovnávat vedle sebe napříč dimenzemi výkonu, které nejvíce ovlivňují plánování procesů v dílně. Níže uvedená radarová tabulka hodnotí hloubkové EDM a drátové EDM na relativním indexu 0-10 v pěti praktických dimenzích na základě typických procesních charakteristik každé metody.

Jak ukazuje graf, hloubicí elektroerozivní elektroerozivní elektroerozivní obrábění dosahuje podstatně vyššího skóre při tvarování složitých dutin, což odráží jeho schopnost reprodukovat plně trojrozměrný tvar elektrody v jediném nastavení. Naproti tomu drátová elektroerozivní obrábění jasně vede k přesnosti průchozího řezu a flexibilitě nastavení pro vlastní obrysové tvary, protože přeprogramování dráhy drátu je často rychlejší než obrábění nové elektrody. Kvalita povrchové úpravy a účinnost tlustého průřezu jsou mezi těmito dvěma metodami blíže, což je jeden z důvodů, proč mnoho forem a lisoven provozuje oba typy strojů spíše než je považovat za vzájemně zaměnitelné.

Přizpůsobení typu EDM k aplikaci

Výběr mezi hloubícím EDM a drátovým EDM v praxi obvykle závisí na konkrétním vyráběném dílu spíše než na samotném průmyslu, protože projekt jedné formy nebo formy často používá obě metody na různých součástech v rámci stejného nástroje.

Seskupený sloupcový graf výše porovnává relativní vhodnost pro tři běžné typy funkcí. Sinker EDM ukazuje jasnou výhodu pro hluboké 3D dutiny, protože tvarovaná elektroda může vytvořit kapsu s uzavřeným dnem v jednom průchodu, zatímco drátová EDM vykazuje opačný vzor pro tenké přesné štěrbiny a ostré vnitřní rohy, kde kontinuálně se pohybující drát vytváří čistší a konzistentnější zářez. Zejména ostré vnitřní rohy mají tendenci upřednostňovat elektroerozivní obrábění drátu, protože průměr drátu lze zvolit tak, aby udržoval užší poloměr vnitřního rohu, než dokáže prakticky reprodukovat většina platinových elektrod, což je detail, který stojí za to přezkoumat na začátku návrhu nástroje.

Proč je EDM obrábění pomalé? Pochopení kompromisů rychlosti a povrchové úpravy

EDM obrábění je často popisováno jako poměrně pomalé vedle konvenčního frézování nebo soustružení a důvod je přímo spojen s tím, jak rychlost úběru materiálu interaguje s požadavky na povrchovou úpravu. Hrubovací průchody využívají vyšší vybíjecí proud a delší trvání pulzu k rychlému odstranění materiálu, zatímco dokončovací průchody záměrně zkracují proud a trvání pulzu, aby se vytvořil hladší povrch, což značně zpomaluje odstraňování materiálu.

Graf ukazuje jasný klesající trend: při požadavku na hrubé dokončení Ra 3,2 mikrometru je relativní rychlost úběru materiálu poměrně vysoká, ale dosažení jemného povrchu Ra 0,2 mikrometru obvykle snižuje tuto rychlost na malý zlomek hodnoty hrubování. Tento kompromis je spíše normální charakteristikou jiskrové eroze než známkou nevýkonného stroje, a proto obchody obecně plánují hrubovací a dokončovací operace jako samostatné fáze s různými sadami parametrů. Výběr a vysokorychlostní EDM stroj s adaptivním řízením napájení může pomoci zkrátit dobu hrubování bez obětování kvality dokončovacího zpracování potřebné na kritických površích dutin.

Proč EDM oblouk a proč je povrchová úprava někdy špatná

Dvě z nejčastějších otázek při odstraňování problémů při obrábění EDM jsou, proč procesní oblouky a proč je povrchová úprava hrubší, než se očekávalo, a obě obvykle vedou zpět k podmínkám mezery spíše než k samotnému stroji.

• Hromadění trosek v mezeře - špatné proplachování umožňuje erodovaným částicím přemostit jiskřiště, koncentrovat výboje v jednom místě a způsobit lokalizovaný oblouk nebo poškození elektrody.
• Nesprávné mezerové napětí nebo nastavení serva - příliš úzká mezera zvyšuje možnost zkratů a nestabilního oblouku, zatímco příliš široká mezera může způsobit nekonzistentní výboje a pomalejší odstranění.
• Opotřebovaný nebo znečištěný povrch elektrody - opotřebení elektrody mění charakteristiky vybíjení během cyklu, což může zanechat viditelné nekonzistence textury na hotové dutině.
• Dokončovací parametry neodpovídají materiálu - každý materiál obrobku reaguje odlišně na trvání pulzu a proud, takže parametry zkopírované z jiného materiálu nebo tloušťky často vytvářejí drsnější povrch, než se očekávalo.
• Nedostatek dokončovacích pasů - přeskakování mezistupňů dokončování za účelem úspory času cyklu často zanechává viditelné krátery na výtlaku, které by jinak správná vícestupňová dokončovací sekvence odstranila.

Řešení těchto faktorů obecně začíná revizí proplachovacího tlaku, nastavení mezery a sledu parametrů dokončování před předpokladem poruchy elektrody nebo stroje, protože většina problémů s jiskřením a povrchovou úpravou při hloubení EDM souvisí spíše s procesem než s vadami zařízení.

Jak si vybrat hloubicí EDM stroj pro váš obchod

Výběr hloubicího EDM stroje obvykle začíná přizpůsobením schopností stroje typům dílů, které dílna vyrábí nejčastěji, protože univerzální stroj a vysoce automatizovaný výrobní stroj jsou optimalizovány pro různé pracovní postupy.

Vodorovný sloupcový graf výše seřadí pět běžných aplikací v dílnách podle toho, jak dobře se hloubicí EDM obvykle hodí pro každou z nich. Formy s hlubokými dutinami a texturované povrchy forem mají nejvyšší skóre, protože oba spoléhají na schopnost elektrody reprodukovat plný trojrozměrný tvar, což je síla jádra procesu hloubení. Práce elektrod s mikrofunkcemi má srovnatelně nižší skóre ne proto, že by ponorná elektroerozivní elektroerozivní obrábění nezvládla jemné detaily, ale proto, že velmi malé prvky obecně vyžadují přísnější ovládání servopohonů a pečlivější proplachování, což ukazuje kupující směrem k přesný EDM stroj konfigurace spíše než standardní produkční model.

• Pracovní obálka a pojezd v ose Z - měla by pohodlně odpovídat největší hloubce dutiny a velikosti elektrody, kterou provozovna očekává.
• Servo ovládání a přesnost napájení - přímo ovlivňuje stabilitu spáry, konzistenci výboje a dosažitelnou povrchovou úpravu.
• Automatický měnič elektrod - podporuje bezobslužnou výrobu EDM s automatickým hloubením pomocí více elektrod.
• Schopnost orbitálního nebo planetárního pohybu - zlepšuje proplachování a umožňuje konečnou úpravu kužele nebo boční stěny z jedné elektrody.
• Dielektrická filtrace a hospodaření s kapalinami - udržuje nízkou úroveň nečistot pro konzistentní vypouštění a kvalitu povrchu.
• Řídicí software a knihovny parametrů - zkracuje dobu nastavení na CNC hloubicí EDM stroji manipulující s různými typy dutin.

Co je třeba zvážit před nákupem EDM stroje

Kromě listu s technickými specifikacemi má na správné rozhodnutí o koupi EDM stroje obvykle vliv několik širších otázek, zejména pro obchody, které poprvé přidávají možnost obrábění elektrickým výbojem.

1. Rozsah aplikace - zda bude stroj primárně podporovat výrobu forem a zápustek, letecké komponenty, lékařské díly nebo obecné prototypové nástroje.
2. Nejčastěji obráběné materiály - kalená nástrojová ocel, karbid a exotické slitiny každý kladou jiné požadavky na napájení a proplachování.
3. K dispozici podlahová plocha a inženýrské sítě - Velikost pracovní nádrže, dielektrická manipulace a požadavky na elektrické služby by měly odpovídat uspořádání dílny.
4. Potřebná úroveň automatizace - zda je konfigurace automatického hloubení EDM s výměnou elektrody odůvodněna objemem výroby.
5. Technická podpora a školení - školení operátora o ovládacím softwaru a doba odezvy na servisní otázky po instalaci.
6. Záznam o výrobě - přezkoumání, jak dlouho dodavatel EDM strojů nebo čínská továrna na EDM stroje vyráběla průmyslové EDM stroje, než se zavázala k vlastní objednávce.

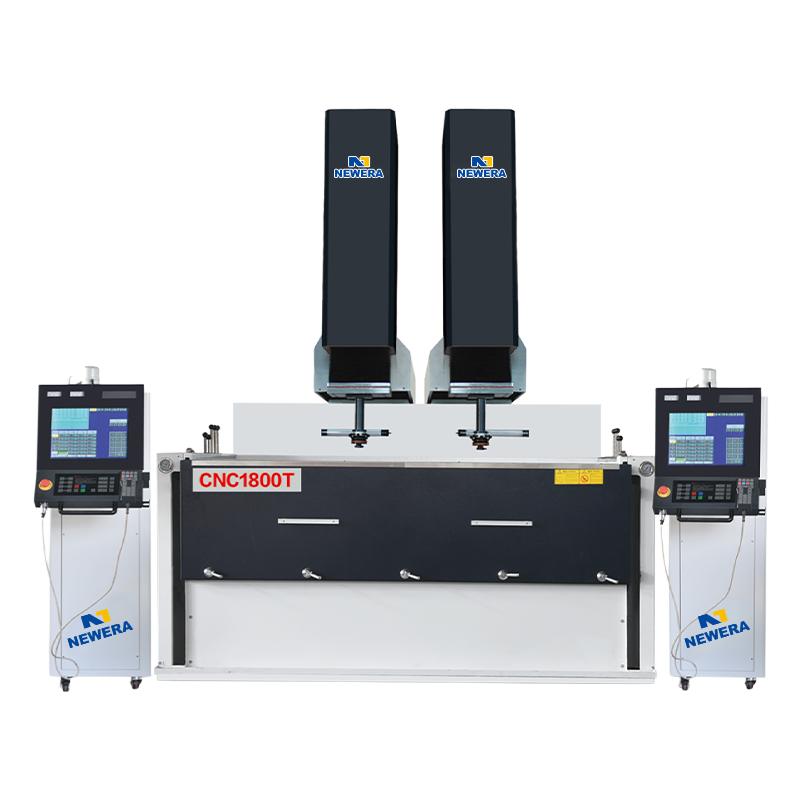

Spolupráce s profesionálním výrobcem elektroerozivních hloubicích strojů

Společnost Nantong New Era Technology Co., LTD se již více než 20 let specializuje na vývoj, navrhování a výrobu strojů s číslicovým řízením a CNC obráběcích strojů, za podpory specializovaného týmu pokrývajícího vývoj technologií, výrobu a prodejní servis. Jako an OEM EDM stroj výrobce a partner ODM hloubicích strojů, společnost New Era začlenila do své produktové řady pokročilý domácí a mezinárodní technologický vývoj a provozuje kompletní výrobní a montážní centrum, které podporuje jak standardní modely CNC hloubicích strojů EDM, tak přizpůsobené konfigurace pro obchody se specifickými požadavky na automatizaci nebo pracovní obálku.

Pro kupující, kteří hodnotí výrobce hloubicího stroje pro elektroerozivní obrábění nebo širšího dodavatele stroje pro elektroerozivní obrábění, je obecně vhodné před dokončením rozhodnutí o nákupu přezkoumat výrobní zkušenosti, dostupnost poprodejní technické podpory a zda může dodavatel vyhovět specifikacím průmyslového stroje EDM nebo přesného stroje pro elektroerozivní obrábění, které jsou relevantní pro sortiment dílenských dílen.
