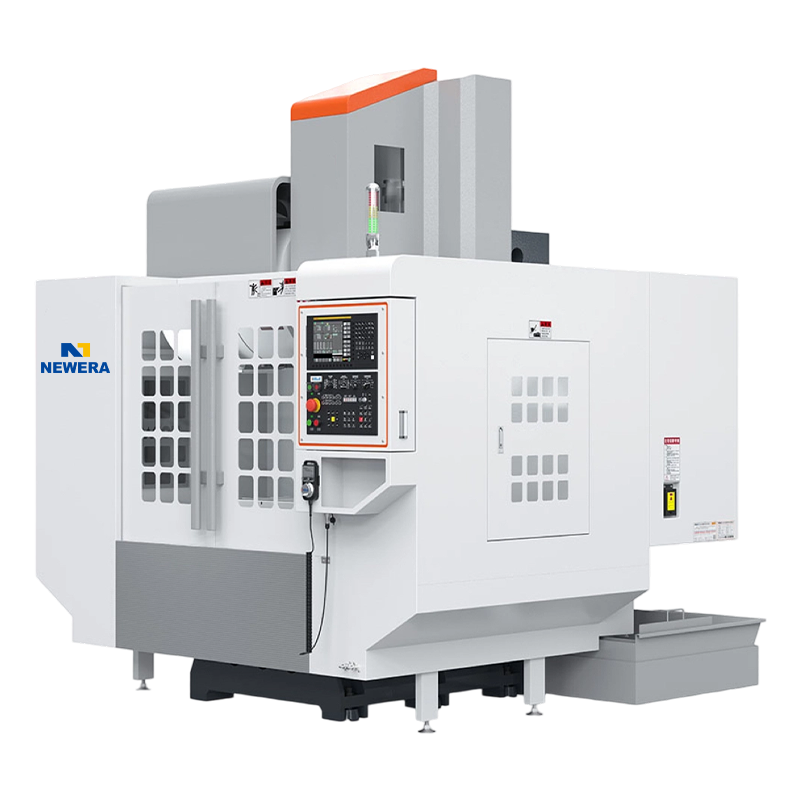

Snaha o použitelnost Využívá sofistikovaný design krytu a je navržen s ohledem na přístupnost ke stolu a manipulaci s obrobkem pomocí jeřábu. V celém stroji jsou také zabudovány další funkce pro lepší zpracovatelnost. Hydraulická jednotka a další periferie vyžadující pravidelnou údržbu jsou umístěny na snadno přístupném místě, aby se zlepšila jejich údržba.
Větší výkon vřetena Přidán S3 15% jmenovitý výstupní výkon a točivý moment; Zlepšení schopnosti krátkodobého těžkého řezání; Zkraťte dobu zrychlení, zpomalení a tuhého klepání.
Vřetenový motor nové generace Inteligentní řízení zatížení vřetena; Účinnost hrubování se zvýšila o 28 %.
Nové HMI jednodušší Často používané funkce jsou změněny ze složitého nastavení zámku na ovládání jedním tlačítkem.
Systémové zpracování je silnější Jednoduché nastavení úrovně přesnosti obrábění.
Chytrá výroba Pohodlné rozšíření IoT; Zahrňte všechny běžné dohody.
Rychlý a spolehlivý zásobník nástrojů ATC
Elektrická skříňová klimatizace Kompletní řada standardních "klimatizačních jednotek s elektrickými skříněmi". Zabraňte vniknutí prachu, olejové mlhy a vlhkosti do vnitřku elektrické skříně, elektronicky řiďte teplotu, udržujte teplotu elektrické skříně konstantní, zlepšujte pracovní účinnost celého stroje a životnost elektronických součástek. Kromě vynikajícího výkonu také chrání životnost a míru využití stroje.

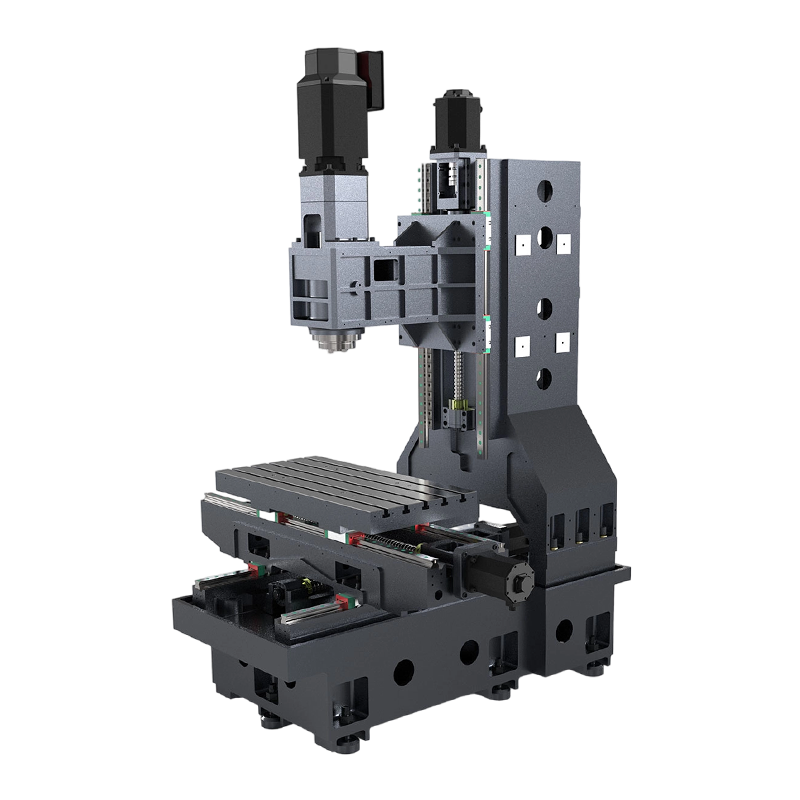

Struktura Trup a sedlo jsou vyztuženy horskými žebry a čára toku síly je nejkratší, aby byla zajištěna nejlepší tuhost. Na základě vynikajícího konstrukčního návrhu mohou žebra základny a sloupku obráběcího centra odolávat kroucení, tlumení nárazů a přenášet řezné vibrace do oblasti bez řezání. Sloup využívá konstrukci torzní trubky, která poskytuje vynikající tuhost a odolnost proti ohybu a kroucení. Ultra široká konstrukce základny snižuje těžiště základny a upravuje těžiště stroje na optimální stabilní výšku. Dno sloupu je rozšířeno pro zvýšení stability stroje.
Tříosý předtahový kuličkový šroub Importovaný předpnutý šroub matice JIS-C3 pro eliminaci vůle, vysokou tepelnou odolnost, odolnost proti opotřebení, odolnost proti zkroucení a dlouhou životnost, zajišťující vysokou přesnost obrábění stroje a přijetí importovaného přesného objemu Stroj na plnění oleje zajišťuje mazání mechanismu axiálního posuvu.
Kompozitní přesný vzduchový kompresor Zajistěte přívod čistého vzduchu a detekci tlaku součástí stroje. více spolehlivá kontrola činnosti vzduchového ventilu. zvětšit separátor vodních kapek, aby se odstranila vlhkost z vnějšího zdroje.
Technické parametry
Model
Jednotka
EV850
Cestování (X/Y/Z)
mm
800/500/500
Rozměr pracovního stolu
mm
1000x500
T-drážka
mm
5-18Tx90
Maximální zatížení
kg
400
Vzdálenost od špičky vřetena ke stolu
mm
150-650
Vzdálenost od středu vřetena k vertikálnímu sloupu
mm
550
Vřeteno
Kužel
BT40
Rychlost otáčení
ot./min
12000
Výkon motoru FANUC
kW
7.5/11/15
MITSUBISHI Výkon motoru
kW
7.5/11/15
Tříosý
Výkon motoru FANUC (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Výkon motoru (X/Y/Z)
kW
2,0/2,0/3,0
Specifikace kolejnice (X/Y/Z)
mm
Válec: 35
Počet posuvníků (X/Y/Z)
PC
4/4/4
Velikost šroubu
mm
JIS C3: Φ40
G01 Rychlost posuvu
mm/min
1-10000
G01 Rychlost rychlého posuvu (X/Y/Z)
m/min
48/48/48
Polohová přesnost
mm
±0,005/300
Opakovaná přesnost polohování
mm
±0,003/300
Zásobník nářadí
Knihovna manipulátorů
ks.
24
Čas na výměnu frézy
s
1,3-1,8
Maximální délka nástroje
mm
300
Maximální průměr nástroje (všechny otvory nástroje jsou plné nástrojů)
mm
78
Maximální průměr nástroje (otvory nástroje jsou prázdné vlevo a vpravo)
